유량계집합배관 매직매니폴드

유량계집합배관 매직매니폴드

・복수의 유량계를 컴팩트하게 수납하는 것이 가능하며, 복수의 라인의 유량을 동시에 확인이 가능합니다.
・각각의 블럭과 어댑터의 조합에의해 급수의 분배, 배수의 분배, 단독라인의 급배수 등 다양한 유로의 구성이 가능합니다.
・배관을 컴팩트하게 정리할 수 있으므로 배관스패이스의 축소, 부품수의 감소가 가능합니다.
・매니폴드본체에 추가하여 접속하는 배관라인의 설계제작도 대응가능→배관ASSY 카탈로그

상세정보

유량계집합배관

매직매니폴드






・복수의 유량계를 컴팩트하게 수납하는 것이 가능하며, 복수의 라인의 유량을 동시에 확인이 가능합니다.
・각각의 블럭과 어댑터의 조합에의해 급수의 분배, 배수의 분배, 단독라인의 급배수 등 다양한 유로의 구성이 가능합니다.
・배관을 컴팩트하게 정리할 수 있으므로 배관스패이스의 축소, 부품수의 감소가 가능합니다.
・매니폴드본체에 추가하여 접속하는 배관라인의 설계제작도 대응가능→배관ASSY



제원표

사용유체공업용수, 물 등
최고사용압력1.0 MPa ※1
유체온도0~60℃(무동결시)
접속구경Rc 1/2 or Rc 1(모관)
접액부재질

・SUS304 or BsBM(C3604)
・PA
・PPS
・FKM or CR
※유량계 FS시리즈 탑재시에는 POM or PFA가 추가됩니다.

련 수최소 1련 ~ 최대 6련

※1 매니폴드의 차압은 0.2MPa 이내에서 사용해 주십시오.


* 아래와같이 어댑터/밸브/플러그 등의 조합으로 다양한 유로구성의 설계가 가능합니다.

유로패턴

구조







표준급배수

패턴

단독급배수

패턴

단・복급배수

패턴

개별화퍁

패턴A

개별화퍁

패턴B

A : 각종 어댑터 부착
B : 유량계/밸브/플러그 부착




상기구조부 A부에 각종 어댑터가 부착됩니다.
이 어댑터에의해 유로의 선정이 가능합니다.







 A부:각종 어댑터







L어댑터

어댑터
(스탠다드)

S아답터

수지어댑터

어댑터밸브

수지어댑터
 밸브
SUS304 or
BsBM(Ni도금)
SUS304 or
BsBM(Ni도금)
SUS304 or
BsBM(Ni도금)

수지(PPS)

SUS304

노브는

수지(PPS)

수지(PPS)

밸브몸체는

SUS304

유체를 한쪽방향으로 통과시킴

유로를 3방향으로 분기시킴

유로를 일직선으로 통과시킴

스탠다드타입과 동일한기능. 수지사용으로 경량화, 저비용실현

밸브의 개폐에의한 2방향, 3방향의 유로변경이 가능, 유량조절도 가능

어댑터밸브와 동일한기능. 수지사용으로 경량화, 저비용실현






밸브(개)


밸브(폐)


밸브(개)


밸브(폐)


상기 구조부 B부에는 유량계, 솔레노이드밸브,

에어실린더밸브, 볼밸브, 플러그 등 다양한

기기를 부착하는 것이 가능합니다.

 B부:유량계/밸브/플러그







스루파이프

스톱플러그

볼밸브

솔레노이드밸브

에어실린더밸브

유량계

FS시리즈

SUS304 or
BsBM(Ni도금)

BsBM(Ni도금)

1/2:SUS304

스트레이트로 유체를통과시킴. 유량계의

더미 등으로 사용

유로의 유체를 막음.

유로의 개폐가 가능, 유체의 조정이 가능

FS-S/FS-AR/FS-N/FS-C 중에서 선택가능

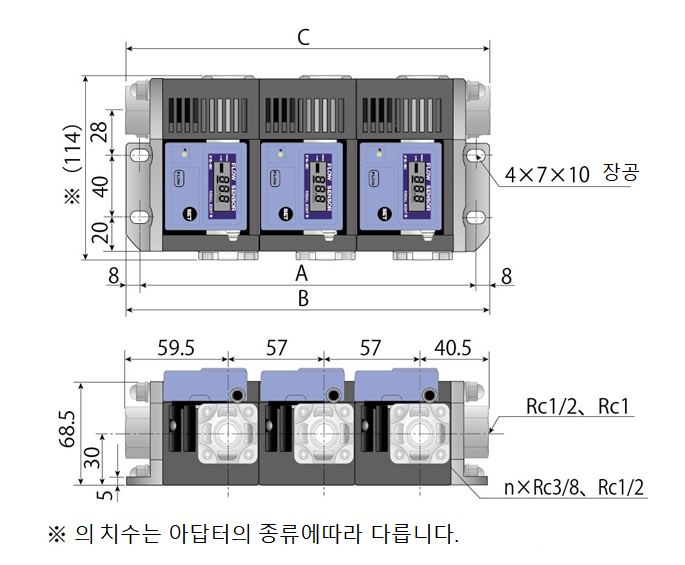

치수



(단위 : mm)
접속구경치수n (련수)
123456
Rc1/2A84141198255312369
B100157214271328385
C100157214271328385
Rc1/2A84141198255312369
B100157214271328385
C116173230287344401




CAD 데이터

  정전형

접속구경

1련

2련

3련

4련

5련

6련

RC 1/2

RC 1

※Rc1/2의 CAD데이터는 준비중입니다.

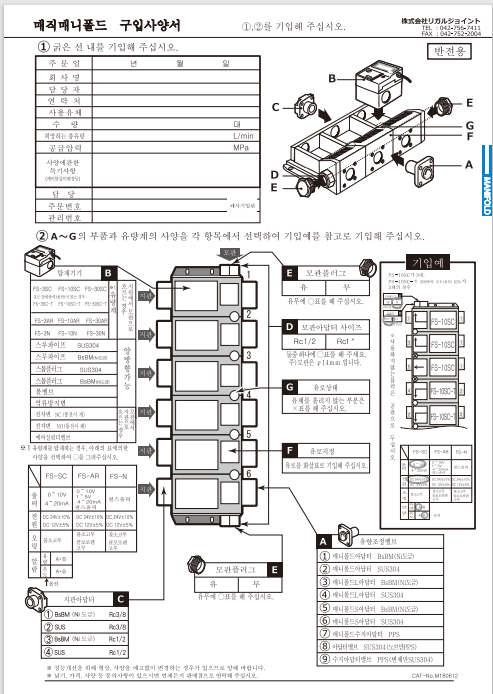

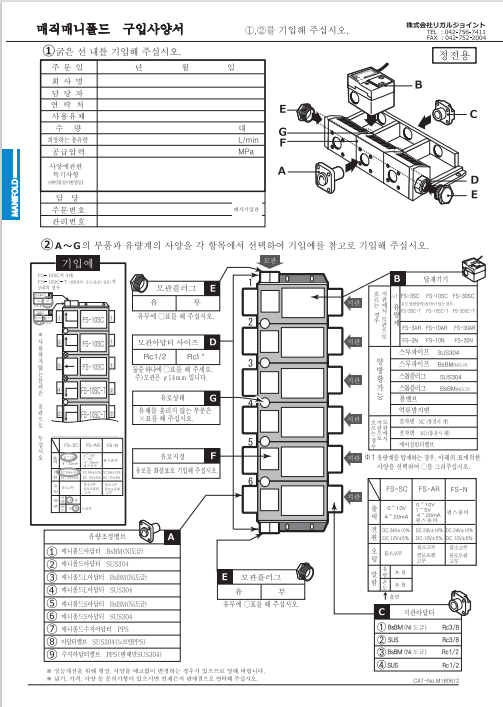

 주문형식



정전형  (모관이 우측)







반전형  (모관이 좌측)
