호스피팅 칸타치


새지않음!  빠지지않음!  벗겨지지않음!

칸타치 사용으로 밴드식 호스피팅의 문제점을 해결!





■ 호스밴드를 사용하지않고 결합너트와 이중 록 구조로 확실하게 결속

■ 너트를 끝까지 조으는 것으로 누구라도 확실하고 안전하게 결속


■  너트를 푸는 것만으로 인서트슬리브와 호스의 결합체가 분리되므로 메인트넌스가 편리

■ 발매 후 누적 480만개를 판매, 20년 스트디셀러 호스피팅
■ 재질은 스테인레스제, 황동(신주)제, RoHS대응 카드뭄레스 황동(신주)제 3종류 중에서 선택
■ 작업공수의 절감을 위한 '유동방지가공(불소고무계 씰재 도포, 또는 씰테이프)' 서비스 제공


 나사부의 누출을 방지하기 위해서는 일반적으로 씰 테이프를 나사부에 감습니다.

 당사의 '씰 가공'은 그 작업 대신 나사부 자체에 씰재를 도포하여 씰 기능을 갖고 있습니다.

 '씰 가공'이란?

　　　　




 - 조인트의 수나사(인서트) 부분에 씰 테이프를 미리 도포하고 열융착 가공을 합니다.


 - '나사부에 감은 씰 테이프가 벗겨져서 문제가 되었다.'는 고객의 요청으로 만들어진

 무료 (※) 서비스입니다.

※ 특별 주문품은 유료인 경우도 있으므로 문의해 주십시오.


 - 배관 작업 현장에서 씰 테이프를 감는 공수절감에 도움이 됩니다.





　



* 칸타치 시공 동영상 ↓




호스밴드식(호스니플: 죽순형 피팅)와 칸타치의 차이

호스밴드식호스피팅「칸타치」
   구조

 호스니플 + 호스밴드



바디 + 인서트 슬리브 + 백링 + 너트


설치시

포인트

 호스 밴드를 조이는 힘은 작업자에 따라 편차 발생



<누가 조여도 똑같이 할 수 있음>
  너트를 끝까지 조이는 것만으로 누구나 일정한 힘으로 장착

  (토크 관리가 필요 없으며 시공시 불균형을 경감)


누수사고

위험

 많다
 배관에 물을 흘렸을 때 물의 압력으로, 호스밴드의 체결

 방법이 느슨하면 호스에서 이음매가 빠질 우려

 적다
 초기 투자는 다소 높아도 시공時 불균형이 적어

 누수사고 위험도 적음

증체

 시간이 지나면 배관에 가해지는 압력이나 진동으로

 호스 밴드가 풀려서 새기 때문에 증체 필요

 호스밴드가 불필요하므로 증체 불필요

유지

보수

 유지 보수할 때마다 호스를 끊기 때문에

 호스가 점점 짧아짐




<몇 번이라도 탈부착 가능>
 중간에서 분리되는 구조이므로 너트를 풀어서 슬리브 채로

 분리하여 여러번 탈착 및 유지 보수가 가능

 (밀봉성을 유지하기 위해 O링은 정기적인 교환을 권장)

기타-
 		 시공시 도움이 되는 옵션에 충실(상세는 아래 참조)


인기옵션품： 옮길 때 물빼기가 곤란한 경우나, 메인트넌스 할 때 누수방지에 편리한 인서트플러그



압력이 걸리지않는 경우




압력이 걸리는 경우（너트포함）


인서트플러그 상품 페이지는 여기로




제 원
최고사용압력1 MPa ※
인장력400 N이상（40kg이상）


 ※사용하는 호스의 사용압력범위에서 사용해 주십시오.


치수도품 명재 질


①몸체

SUS304/BsBM(C3604)/

카드뭄레스BsBM(C3604CdL)

②너트

SUS304/BsBM(C3604)/

카드뭄레스BsBM(C3604CdL)

③백링폴리아세탈
④인서트슬리브SUS304
⑤오링클로로프렌고무
(옵션: 불소고무)



 *카드뭄레스타입은 몸체와 너트에 단차가공을 하여 외관상 식별이 가능합니다.

 *치수는 위 그림과 동일합니다.





치 수 표
형 식

CAD

(SUS,BsBM)

PDF

(SUS,BsBM)

  Ｒ         Ｌ      ｌ        φd   적용호스내경×외경    a         b     오링
TH4-1/81/834.8324.0φ4×91719.6P6
TH4-1/41/435.8334.0φ4×91719.6P6
TH6-1/4  ※21/445.341.55.0φ6×112124.3P6
TH6-3/83/847.343.55.0φ6×112124.3P6
TH8-1/41/444.740.87.0φ8×13.52225.4P9
TH8-3/83/846.742.87.0φ8×13.52225.4P9
TH9-1/41/446.442.47.0φ9×152427.7P9
TH9-3/83/848.444.47.0φ9×152427.7P9
TH10-1/41/446.442.48.0φ10×162427.7P10
TH10-3/83/848.444.48.0φ10×162427.7P10
TH10-1/21/250.446.48.0φ10×162427.7P10
TH12-1/41/446.342.48.0φ12×182630.0P11
TH12-3/83/848.344.410.0φ12×182630.0P11
TH12-1/21/250.346.410.0φ12×182630.0P11
TH15-1/41/447.743.88.0φ15×223034.6P16
TH15-3/83/849.745.810.0φ15×223034.6P16
TH15-1/21/251.747.814.0φ15×223034.6P16
TH15-3/43/453.749.814.0φ15×223034.6P16
TH19-1/21/259.854.314.0φ19×263540.5P20
TH19-3/43/463.858.317.0φ19×263540.5P20
TH19-1164.859.317.0φ19×263540.5P20
TH22-1/2　　※21/261.056.014.0φ21.5×293843.9P22
TH22-3/4　　※23/465.060.019.4φ21.5×293843.9P22
TH22-1　　※2166.061.021.0φ21.5×293843.9P22
TH25-3/43/465.860.818.0φ25×334248.5P24
TH25-1167.862.824.0φ25×334248.5P24
TH32-1 1/4    ※11 1/474.369.028.0φ32×415462.4P32
TH32-1 1/2　※11 1/275.370.028.0φ32×415462.4P32



※1  TH32는 다른 사이즈의 제품과 달리 '트러스트링'이라고하는 부속품이 들어있습니다. (폴리아세탈, 특주품)
※2　TH22는 특주품입니다.  →상세는 여기로


중량（ｇ）
형식SUSBsBM형식SUSBsBM
TH6-1/47984TH15-1/4121130
TH6-3/88895TH15-3/8126136
TH8-1/47279TH15-1/2130140
TH8-3/88289TH15-3/4157170
TH9-1/49095TH19-1/2200214
TH9-3/898106TH19-3/4223237
TH10-3/895102TH19-1268288
TH10-1/2111118TH25-3/4310330
TH12-1/497104TH25-1320340
TH12-3/8102109TH32-1 1/4640700
TH12-1/2118124TH32-1 1/2　720770

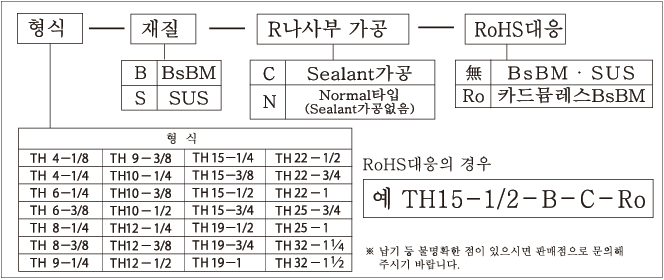

주문형식 (첨부 한글 카탈로그 참조)
